IsFastener: крепеж в Interference Detection и разрезах

На Interference Detection половина пересечений — винт в резьбе. Свойство IsFastener = 1 уводит крепеж в отдельную папку.

Ситуация

Сборка с кучей винтов. Запускаете Interference Detection, чтобы поймать реальное пересечение деталей.

Ошибка

Список пересечений раздувается. Половина — винт в резьбе. Глаз замыливается за минуту. Критичное пересечение корпуса с корпусом тонет в ожидаемых наложениях крепежа.

На разрезе (Section View) винты режутся вместе с корпусом, если SOLIDWORKS считает их обычными деталями.

Причина

Без свойства крепеж для программы — обычная деталь. Toolbox тут ни при чём: свою деталь винта SOLIDWORKS тоже не узнает, пока её не пометить.

Нужное свойство: IsFastener. Значение 1, тип: Номер.

Решение

Пометить деталь один раз в файле детали, не в каждой сборке.

Открыть файл детали.
Файл → Свойства.
Вкладка «Настройка» или «Настройка пользователя».

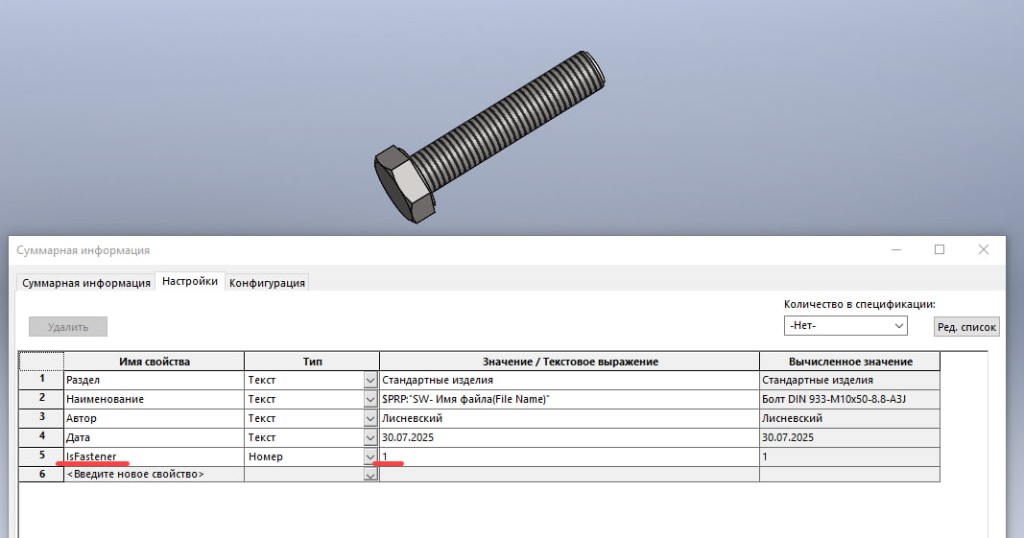

Имя: IsFastener, тип: Номер, значение: 1.
OK, сохранить деталь.

Что меняется:

Interference Detection складывает пересечения крепежа в папку «Крепежи» (Fasteners). Смотрите критичные пересечения, а не резьбу винт–отверстие.
В Section View есть опция «Исключить крепежи»: компоненты с IsFastener не режутся на виде.

Как не словить снова

Ставьте свойство на библиотечную деталь крепежа сразу, пока файл ещё не разъехался по сборкам. Без IsFastener винт снова попадёт и в общий список интерференции, и под нож разреза вместе с корпусом. Фильтр работает каждый день, свойство ставите один раз.
